Unterkonstruktion

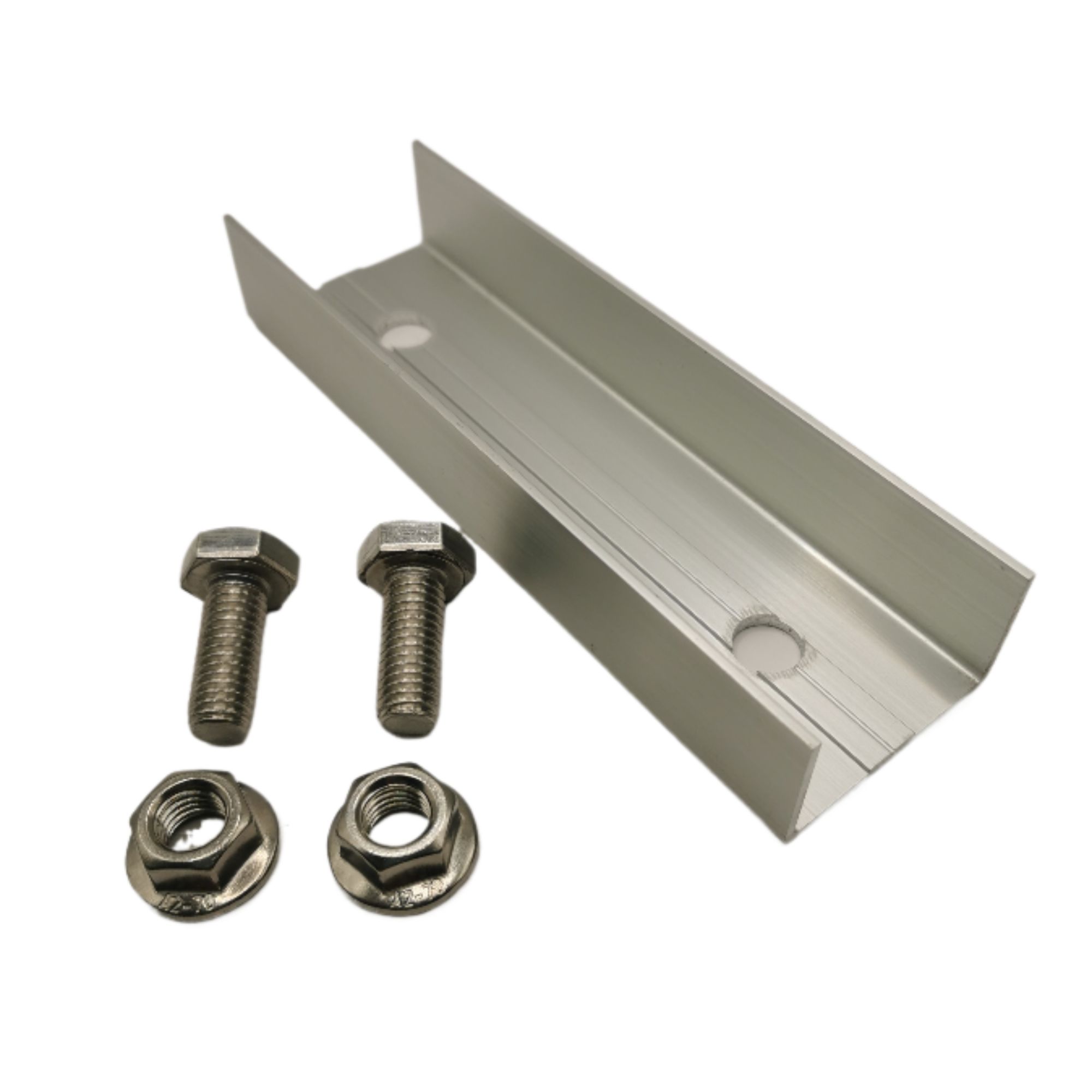

Profilverbinder + Schrauben/Mutter

1x Profilverbinder 12cm x 4,5cm x 2,5cm Aluminium
2x Sechskantschraube M10 x 25 A2 Edelstahl
2x Flanschmutter Sperrzahn A2 Edelstahl

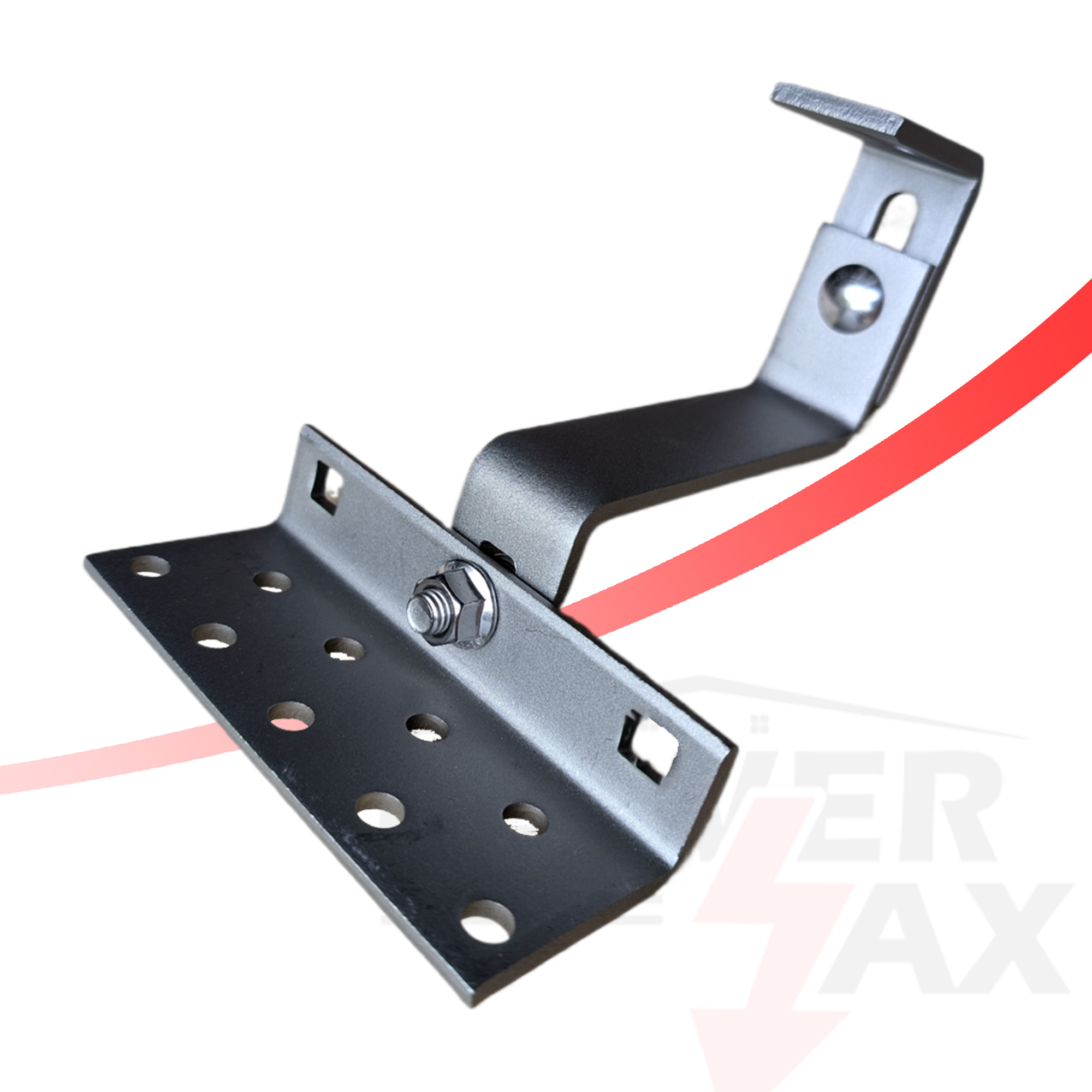

120mm Dachhalter mit Doppelverstellung

Dachhalter werden komplett VORMONTIERT geliefert (keine Einzelteile)

Mittelteil:

  • Dicke 5mm
  • Breite 30 mm

Material:

  • Halterelement 1.4016
  • Schrauben A2 Edelstahl

150mm Dachhalter mit Doppelverstellung

Dachhalter werden komplett VORMONTIERT geliefert (keine Einzelteile)

Mittelteil:

  • Dicke 5mm
  • Breite 30 mm

Material:

  • Halterelement 1.4016
  • Schrauben A2 Edelstahl

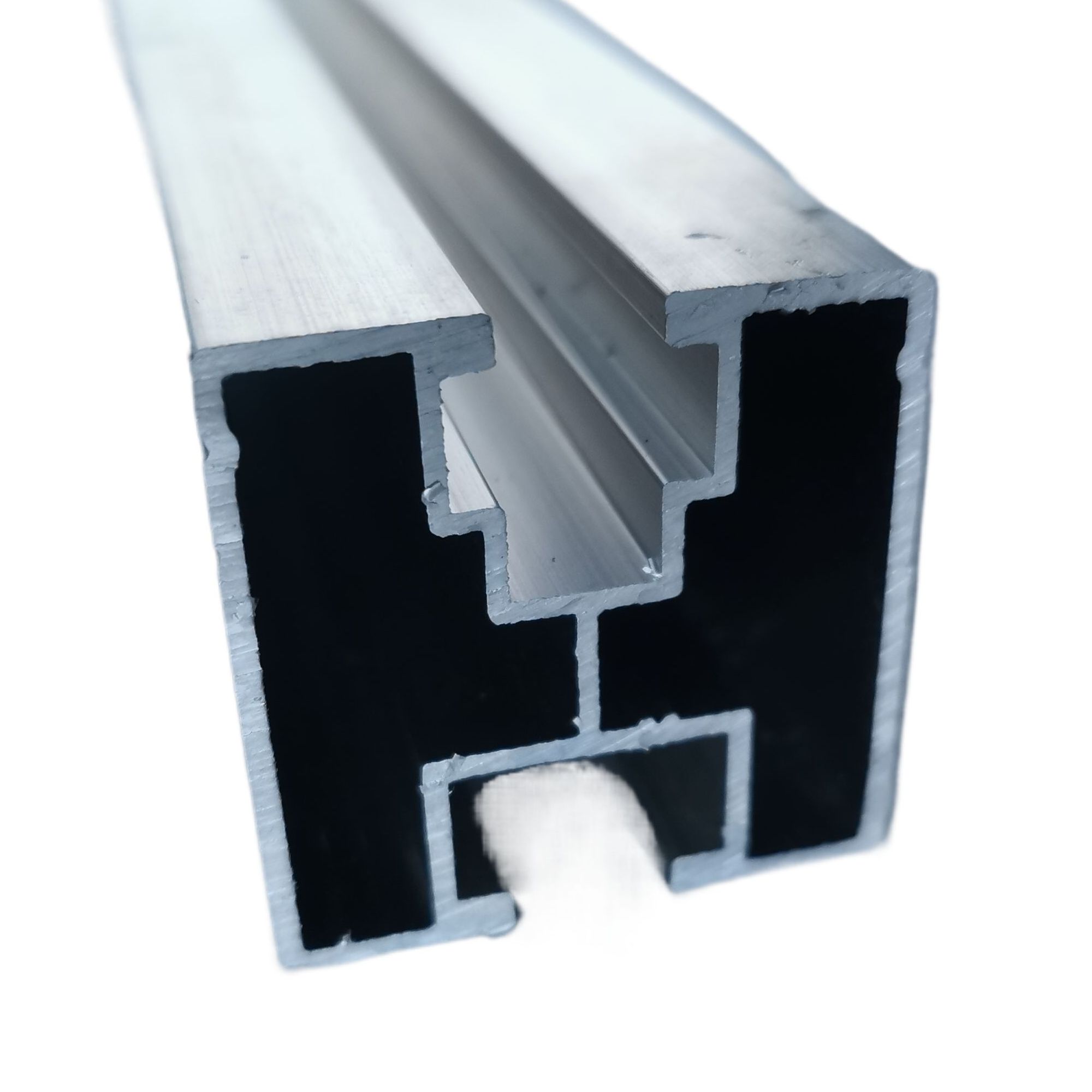

Solarprofil 40mm x 40mm

Verfügbare Längen:

  • 1,2m (passend für 1 Module hochkant)
  • 2,4m (passend für 2 Module hochkant)
  • 3,6m (passend für 3 Module hochkant)
  • 3,8m

Unsere Montageschienen verfügen über die optimale Länge für die einfache Montage Solarmodulen bis zu 114cm im Hochformat.

Material: AW-6060/6063 / T6

Montagekanal oben Nut 10:

  • Sechskantschraube DIN 933 M10
  • Sechskantmutter mit Flansch DIN 6923 M10

Montagekanal unten:

  • Mutter Vierkant M8 DIN 557
  • Mutter Sechskant M8 DIN 934
  • M8 DIN 912 Inbusschraube / Zylinderschraube mit Innensechskant

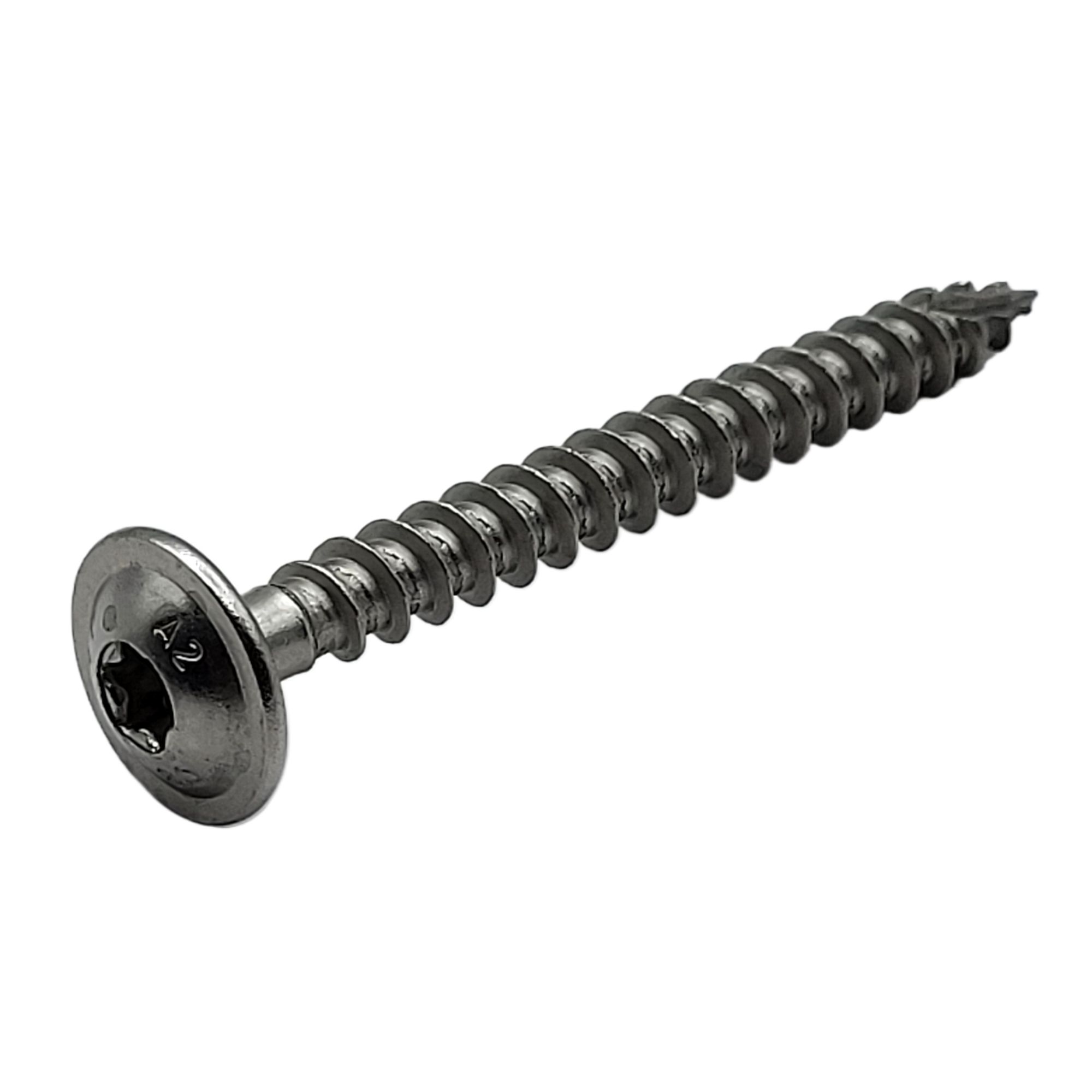

2x Tellerkopfschrauben 8 x 80

für Verschraubung von Dachhaken

2x M10 x 25 Sechskant + Sperrzahnmutter

Für die Befestigung Dachhalter zum Solarprofil oder
für die Befestigung Adapter-Stockschraube zum Solarprofil

2x M10 x 25 Sechskantschraube DIN 933 – A2

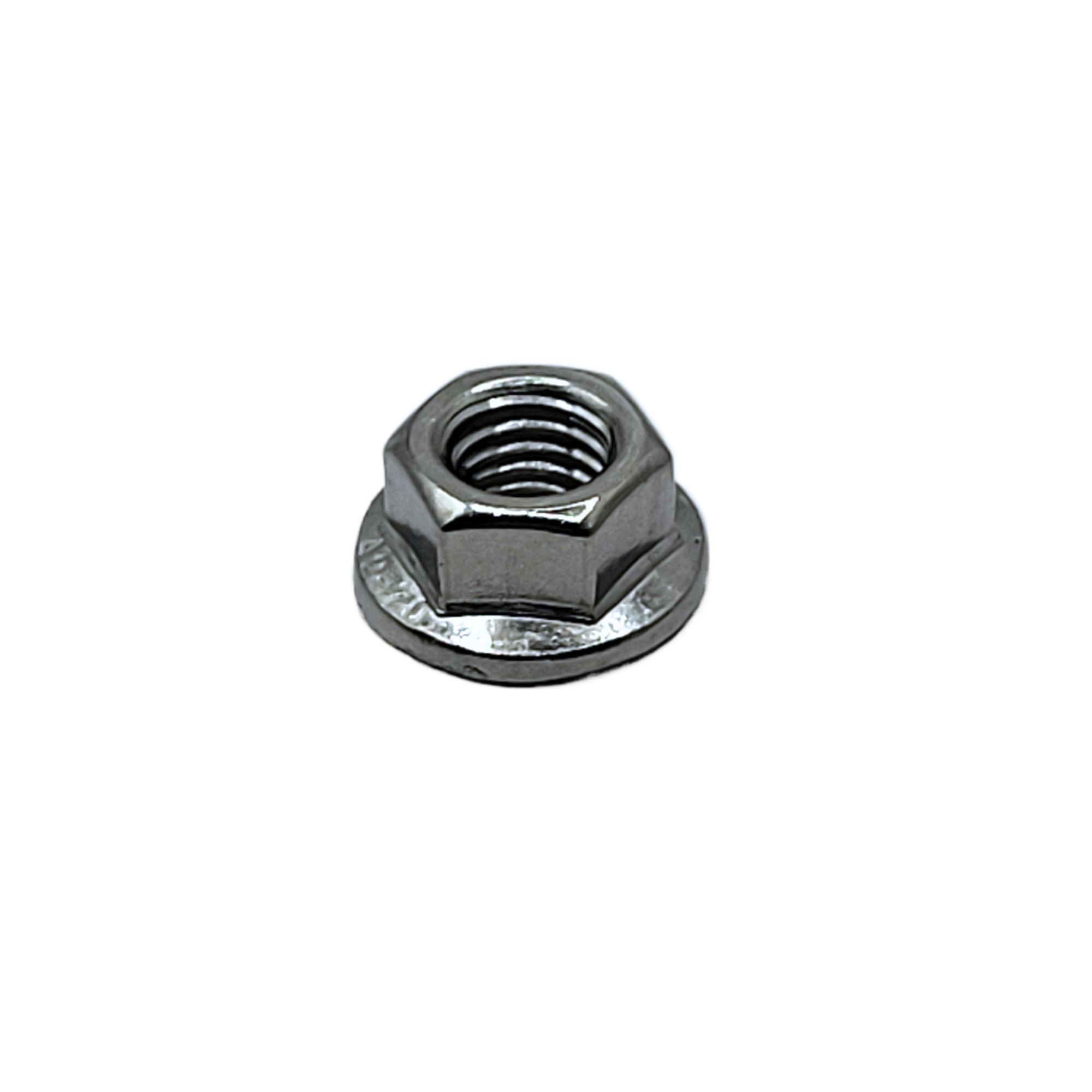

2x M10 Sperrzahnmutter DIN 6923 – A2-70

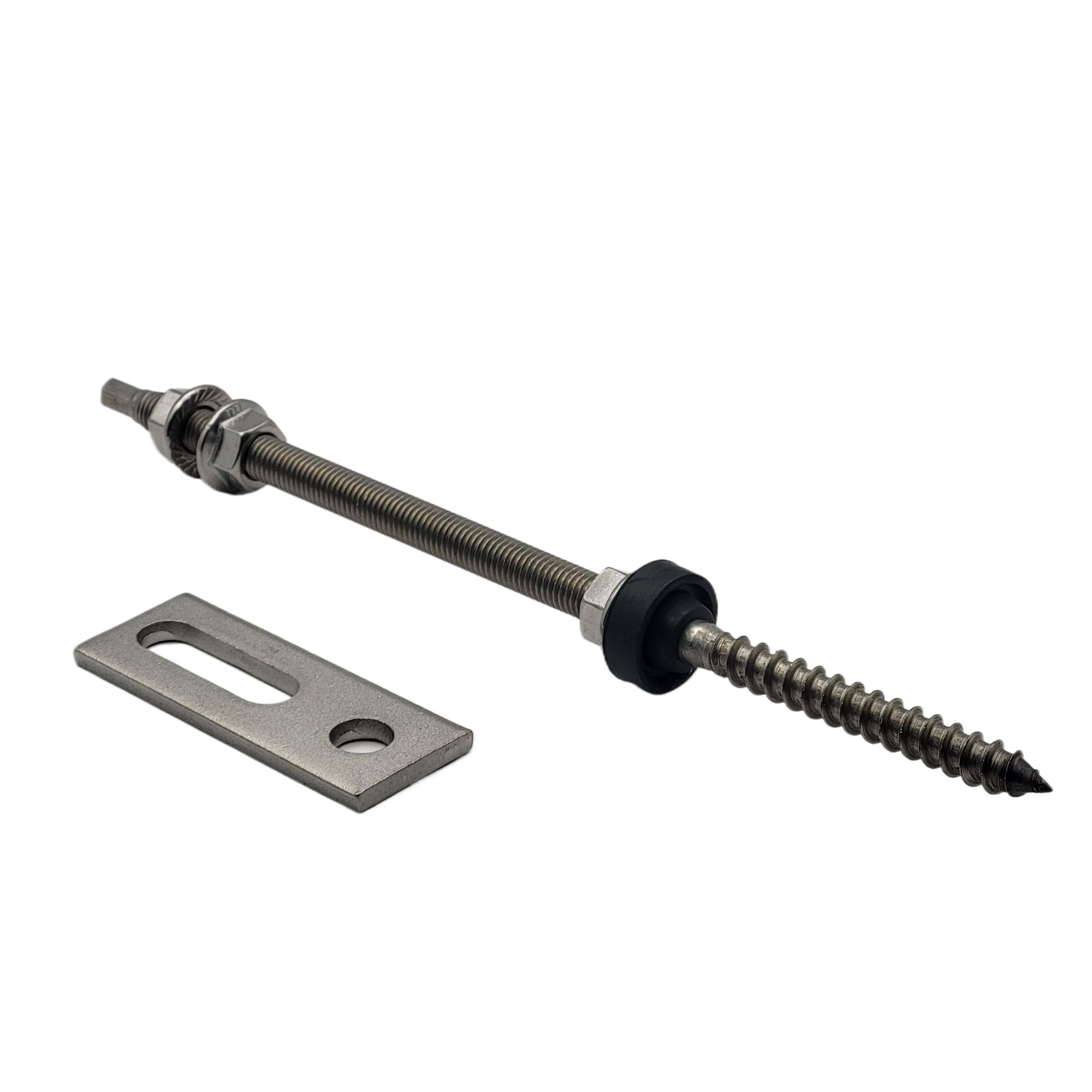

Stockschrauben M10 mit EPDM + Adapter

Verfügbare Längen:

  • 200mm
  • 250mm

Material:

  • Edelstahl A2
  • Dichtung EPDM#
  • vormontiert
  • geeignet für PV-Profilmontage auf Wellblech- oder Trapezblechdach
  • inkl. Adapter!

Endkappe für Profil schwarz oder grau

Erhöht die Ästhetik der Installation und schützt vor scharfen Kanten des Profils.

Material:

  • EPDM

10x Federringe A2 DIN 127 Form B

aus Edelstahl A2

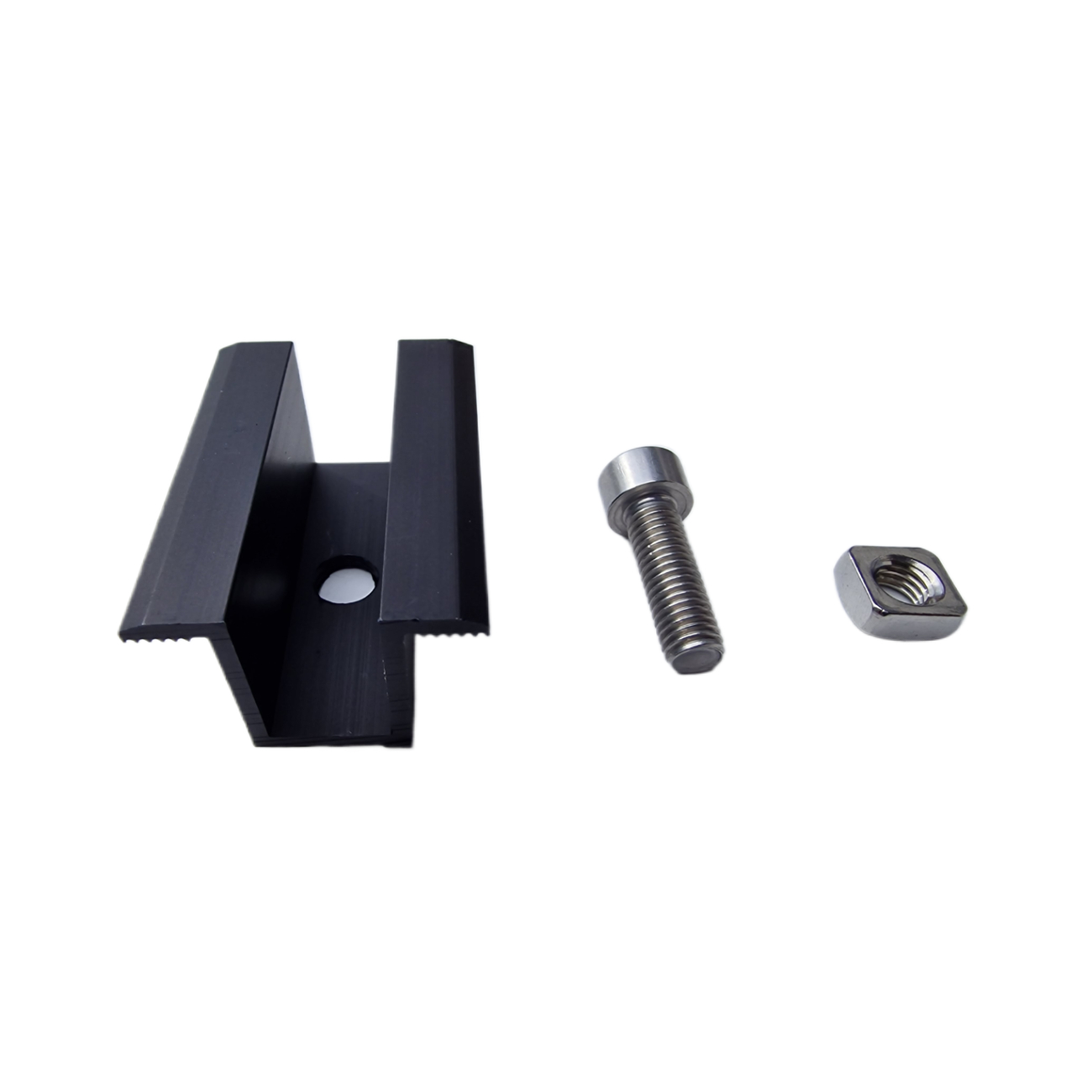

30mm Mittelklemme schwarz eloxiert

50mm breit

Bestehend aus:
1x Klemme
1x Inbusschraube M8 x 25
1x M8 Vierkantmutter DIN 557 A2 Edelstahl

kein Grat an den Teilen!
