INSTALLATION
Smartmeter
Felicity Smartmeter
Wechselrichter

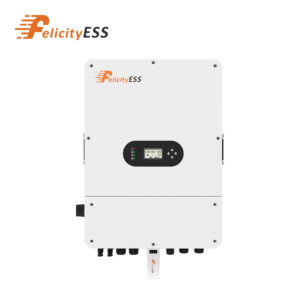

Felicity T-REX-10KLP3G01
Speicher

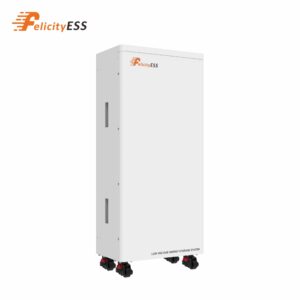

Felicity LUX-Y-48300LG01

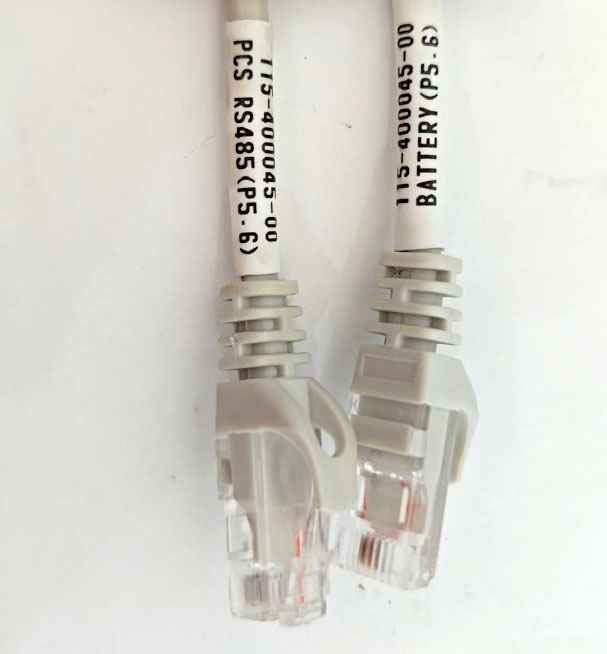

Anschluss Batterie
(1)

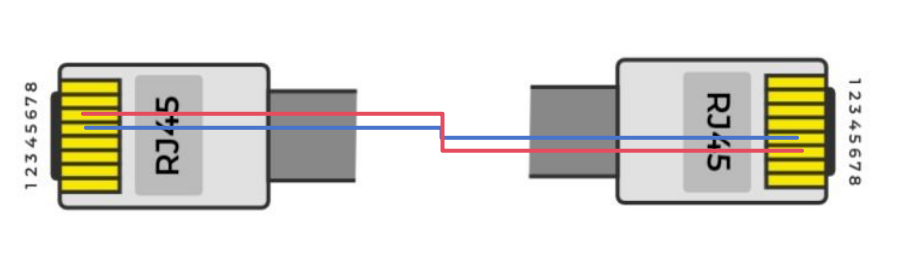

Um eine richtige Kommunikation zu gewährleisten, stellen Sie bitte sicher, dass das Smartmeter nach skizzierter Pinbelegung angeschlossen wurde.
(2)

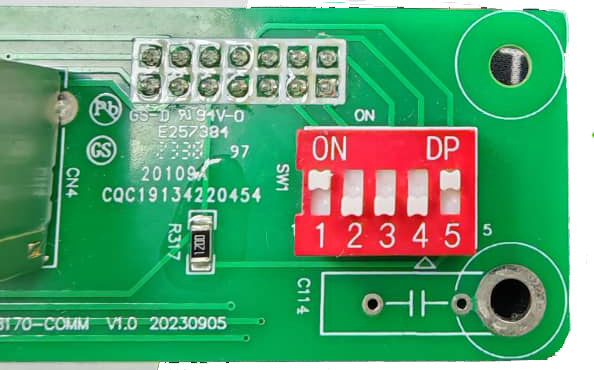

Je nach Anzahl der Batterien, die parallel angeschlossen werden, stellen Sie die Dipschalter
Als Beispiel hier im Bild wurden für den Anschluss einer einzigen Batterie die Dipschalter 1 und 5 auf “ON” gestellt.
Anschluss smartmeter
(1)

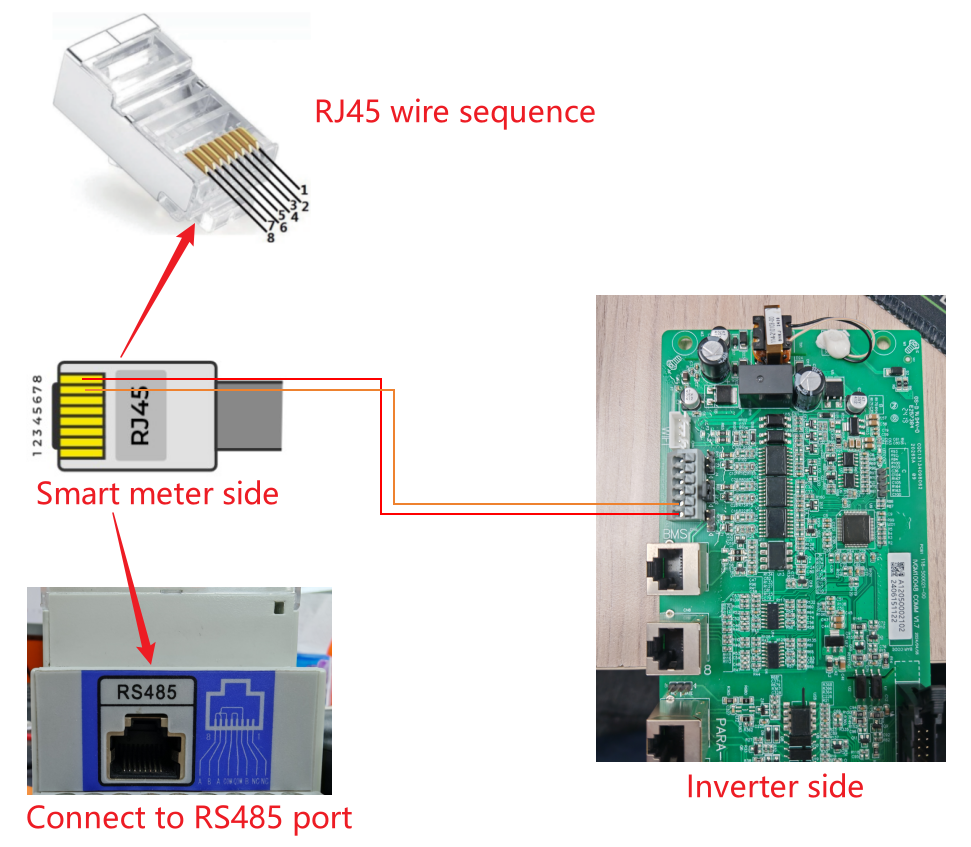

Um eine richtige Kommunikation zu gewährleisten, stellen Sie bitte sicher, dass das Smartmeter nach skizzierter Pinbelegung angeschlossen wurde.
