1 x 16mm2 NYM-J Erdungskabel grün/gelb

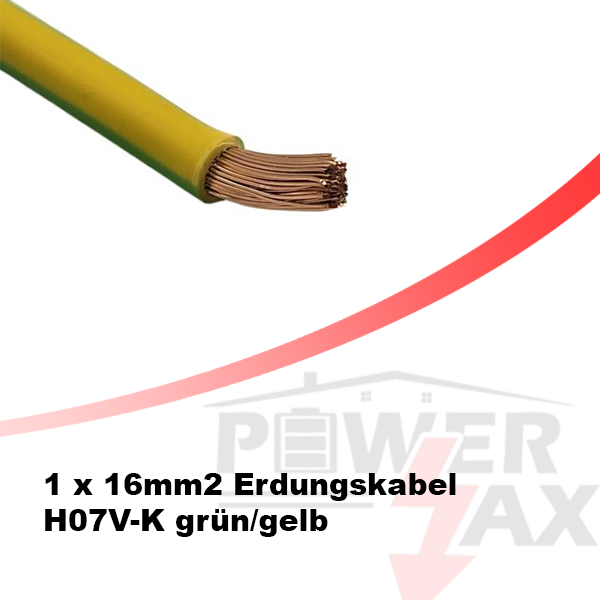

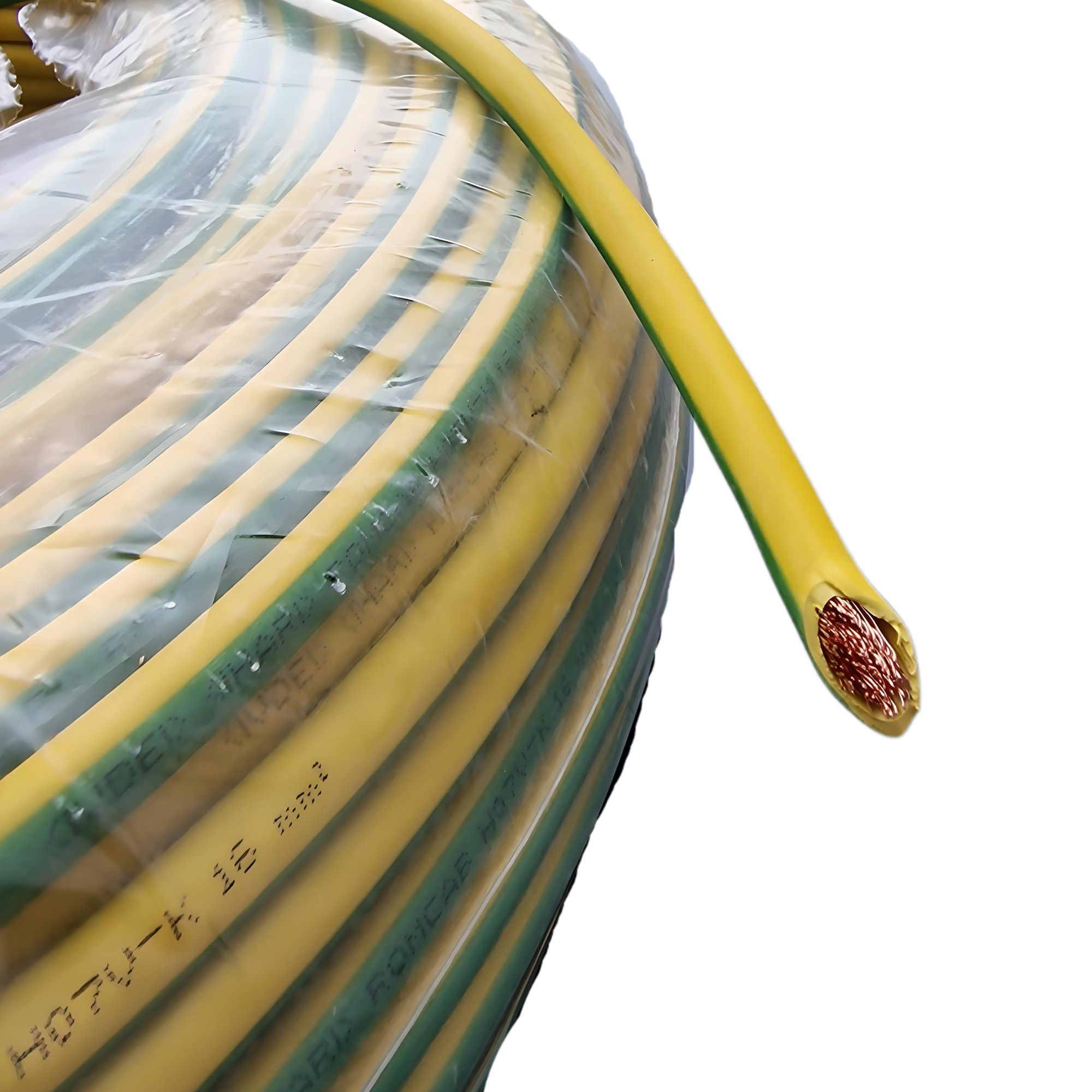

1 x 16mm² Erdungskabel H07V-K grün/gelb – Flexibel, zuverlässig, normgerecht

Anzahl Stück entspricht das zusammenhängende Kabel in Meter

z.B 1 Stück= 1m

10 Stück = 10m

Das H07V-K 1 x 16mm² Erdungskabel in grün/gelb ist die ideale Lösung für den sicheren Potentialausgleich Ihrer PV-Anlage oder Elektroinstallation. Die feindrähtige Kupferleitung (Klasse 5 nach DIN VDE 0295 / IEC 60228) sorgt für eine hohe Flexibilität bei der Verlegung – besonders in engen Installationskanälen oder komplexen Verdrahtungssystemen. Mit einem Querschnitt von 16 mm² bietet es einen stabilen und sicheren Stromfluss für anspruchsvolle Erdungsverbindungen – ideal im Photovoltaikbereich. Die klare grün/gelbe Kennzeichnung sorgt für eindeutige Zuordnung im Schaltschrank oder auf der Baustelle.

Verwendung:

Verlegung in trockenen Räumen, Schalt- und Verteilungsanlagen, in Rohren, auf und unter Putz sowie in geschlossenen Installationskanälen. Folgende Verwendungsmöglichkeiten sind für die Verlegung dieser PVC-Aderleitung vorgesehen: Die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie die geschützte Verlegung in und an Leuchten mit einer Nennspannung bis 1000 V Wechselspannung oder einer Gleichspannung bis 750 V gegen Erde. Sie ist nicht geeignet für die direkte Verlegung auf Pritschen, Rinnen oder Wannen.

Aufbau:

Leiter Cu-Leiter, blank, feindrähtig Klasse 5 nach DIN VDE 0295 bzw. IEC 60228 cl.5, HD 383

Adern Isolation aus PVC nach VDE 0281 Teil 1, Kennzeichnung nach VDE 0293

Technische Daten:

Nennspannung 450 V/7500 V

Prüfspannung 2500 V

Isolationswiderstand 20 MOhm x km

Betriebstemperatur am Leiter +70°C

min. Verlegetemperatur -5°C

max. Verlegetemperatur +70°C
