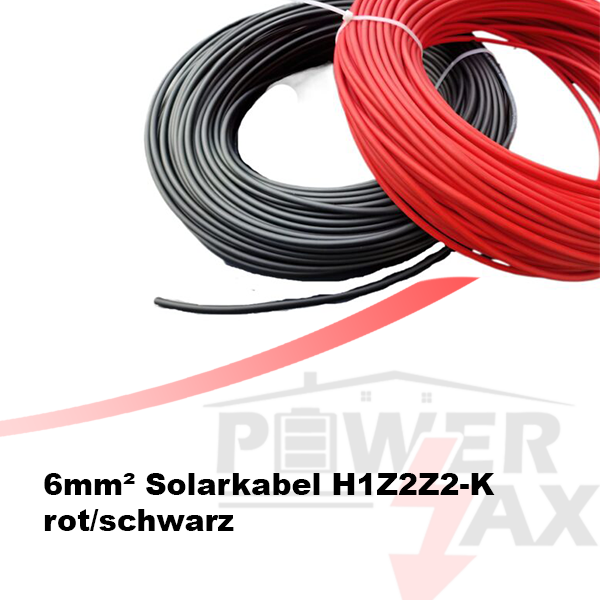

1x6mm² Solarkabel H1Z2Z2-K schwarz

1 Stück = 1m

Solarkabel

H1Z2Z2-K Solarleitung für frei beweglichen Einsatz oder feste Verlegung in Photovoltaik-Anlagen nach EN 60364-7-712. Sie dürfen in Innenräumen, im Freien, in explosionsgefährdeten Bereichen, in der Industrie oder in landwirtschaftlichen Betrieben verwendet werden und sind für direkte Verlegung in Erde zugelassen. Die Leitung gilt als kurz- und erdschlusssicher und ist erhöht wasserbeständig.

Funktionsweise von Solarkabeln

Solarkabel sind speziell entwickelte Leitungen, die den erzeugten Gleichstrom von den Solarmodulen zu den Wechselrichtern oder Ladereglern transportieren. Sie spielen eine zentrale Rolle in Photovoltaikanlagen, da sie den erzeugten Strom effizient und sicher weiterleiten.

Diese Kabel sind auf hohe Anforderungen ausgelegt: Sie sind UV-beständig, wetterfest und widerstehen extremen Temperaturen, um auch bei dauerhafter Sonneneinstrahlung oder widrigen Wetterbedingungen zuverlässig zu funktionieren. Dank ihrer Isolierung und speziellen Ummantelung bieten sie hohen Schutz vor Feuchtigkeit, mechanischen Belastungen und elektrischen Störungen.

Durch ihre geringe Leitungsverluste tragen Solarkabel zur Effizienz der Anlage bei und stellen sicher, dass die erzeugte Energie optimal genutzt wird. So sind sie ein essenzieller Bestandteil jeder PV-Anlage.

Aufbau

Leiter: Kupferleiter verzinnt
Innenmantel: spezielles halogenfreies Co-Polymer
Mantel: spezielles halogenfreies Co-Polymer

Technische Daten:

Spannungsklasse DC: 1,5/1,5 kV
AC: 1,0/1,0 kV
Maximal zul.Spannung DC: 1,8/1,8 kV
Prüfspannung AC: 6,5 kV
Strombelastbarkeit Nach EN 50618 Tabelle A-3
Elektrische Prüfungen Nach EN 50618
Nennspannung: 1,0/1,0 kV AC – 1,5/1,5 kV DC
Prüfspannung: 6,5 kV AC
max. Spannung: Gleichstromsysteme: 1,8 kV
Mindestbiegeradius: 5 x Leitungsdurchmesser (Festinstallation)
Betriebstemperatur: -40°C bis +90°C
Kerntemperatur: +120°C (für 20.000 h)
Kurzschlusstemperatur: max. 250°C (für 5 Sek.)
Halogenfrei: gemäß EN 50525-1 Anhang B (EN 50267-2-1, EN 50267-2-2,
IEC 60754-1, IEC 60754-2)
Rauchverhalten: gemäß IEC 61034, EN 61034 (Lichtdurchlässigkeit> 60%)
Wetterbeständigkeit: Ozonbeständigkeit: Gemäß EN 60811-403 Prüfverfahren A,
EN 50396 Abschnitt 8.1.3 Prüfverfahren B
Verwitterung / UV-Beständigkeit: Gemäß EN 50618 Anhang E,
EN 50289-4-17 (Methode A), EN ISO 4892-1 / -2 Zugfestigkeit und Reißdehnung nach 720h (360 Zyklen) der Exposition gegenüber UV-Lampen

Säure-/ alkalische Beständigkeit: gemäß EN 50618: 2014 Anhang B: 7 Tage, 23 ° C (N-Oxalsäure,

N-Natriumhydroxid) nach EN 60811-404

Flammenwidrig: Flammenausbreitung gemäß EN 60332-1-2 (Einzelkabel-Flammentest)

Geprüft nach CPR: EN 50399, UNI EN 13501-6

Brennbarkeitsklasse: Dca

Rauchemissionsklasse: s2

Drip Partikelklasse: d2

Zugfestigkeit: ≥ 8 N / mm²

Bruchdehnung für

Isolierung /Mantel: ≥ 125%

Schrumpftest auf Mantel: gemäß EN 50618, Tabelle 2: <2% (Prüfung nach EN 60811-503). Dynamischer Penetrationstest: gemäß EN 50618 Haltbarkeit des Drucks: gemäß EN 50618 (Prüfung nach EN 50396) Direkte Erdverlegung: Erdverlegbar gemäß UL854 Die Nagetierbeständigkeitssicherheit kann durch die Verwendung von Schutzschläuchen und Kabeln mit metallisch Spinn- oder Geflecht-Beschichtungen optimiert werden Wasserbeständigkeit: AD8 Kategorie, getestet gemäß EN 50525-2-21 „Anhang E“ (nach Eintauchen für 100 Tage / 2.400 h bis 50°C): Spannung bei 1 kV AC auf Kabel in Wasser bei 50°C während 100 Tagen ohne Durchschlag. Mechanische Eigenschaften an der Hülle nach Eintauchen 100 Tage bei 50° C Minimale Zugfestigkeit nach Eintauchen 100 Tage bei 50°C> 7 MPa

Minimale Dehnung beim Brechen nach Eintauchen 100 Tage bei

50°C> 200%

Wasseraufnahme auf Scheide nach Eintauchen 100 Tage bei 50°C weniger

als 40% Isolationswiderstandsprüfungen mit einem Mindestwiderstand von

1011 Ω.cm gemessen nach 14 Tagen in Wasser bei 50°C

Langzeitwiderstand: Isolierung nach d.c.

Gemäß EN 50618, Tabelle 2

Testen nach EN 50395 Klausel 9:

Kabel, das in Wasser mit 1% NaCl für 240 h eingetaucht ist;

Wassertemperatur: 85°C ± 5; Spannung angelegt: 1,8 kV DC

Thermische Eigenschaften: Lebensdauer gem. EN 50618: 25 Jahre

Prüfung nach EN 60216-1 und EN 60216-2

Kältebeständigkeit EN 50618, Tabelle 2:

Kaltbiegetest bei -40°C gemäß EN 60811-504;

Kaltverlängerungstest bei -40 ° C gemäß EN 60811-505;

Kaltschlagprüfung bei -40 ° C gemäß EN 50618 Anhang C und

EN 60811-506.

Damp-Heat Test gemäß EN 50618, Tabelle 2 (Prüfung nach

EN 60068-2-78): 90 C für 1.000h und min. 85% Luftfeuchtigkeit

Hinweis: Die H1Z2Z2-K Leitung gilt als harmonisiert, weil sie nach den

Anforderungen der harmonisierten Norm geprüft und zertifiziert

wurde EN 50618: 2014 (zitiert im amtlichen Dokument der Europäischen

Union, in dem die harmonisierten Normen für die LVD-Richtlinie

2006/95 / EG (Niederspannung) aufgeführt sind Richtlinie).
